Μια κλασσική και διαχρονική δομική επιλογή στην κατασκευή κάγκελων σκάλας για πατάρι καταστημάτων ή οικίας, είναι τα ξύλινα κάγκελα όπου σε σύγκριση με το μέταλλο προσδίδουν ένα περισσότερο ζεστό ύφος σχεδιασμού. Στο παρακάτω άρθρο παραθέτουμε οδηγίες συναρμολόγισης και τα υλικά που χρειάζονται για τη δημιουργία οριζόντιας διάταξης ξύλινου κάγκελου.

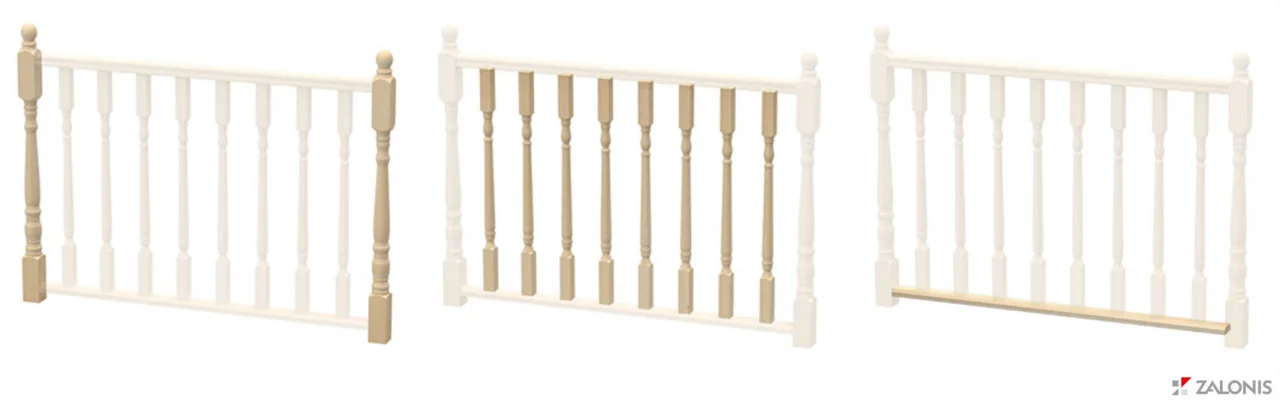

Εξαρτήματα:
    1) Κάγκελα [διαθέσιμα σε ύψη 50, 70, 90 cm] ..[κωδικοί - 1129151, 1129186, 1129185]
    2) Κολονάκια ακριανά ....................................[κωδικός 1129189]
    3) Καδρονάκι 40x10 mm .................................[κωδικός 1132894]
    4) Κουπαστή .....................................................[Κωδικός 1132635]
    5) Τραβέρσα .....................................................[κωδικός 1119490]
    6) Γωνίες σύνδεσης 50x50 ..............................[κωδικός 1122170]
    7) Μπουζονοστρίφωνα Μ10x80 mm ..............[κωδικός 1128905]
    8) Ουπα συστρεφόμενο 12x60 mm ................[κωδικός 1129310]
    9) Μπουσουλας Μ10x20 .................................[κωδικός 1119571]
    10) Νοβοπανόβιδες μικρές 5x30 mm.............[κωδικος 1125554]
    11) Νοβοπανόβιδες μεσαίες 5x60 mm............[κωδικός 1119229]
    12) Νοβοπανόβιδες μεγάλες 5x100 mm.........[κωδικός 1119346]
    13)Τρυπάνι ακίδος ξύλου Φ.4x75 mm ............[κωδικός 1129814]
    14)Τρυπάνι ακίδως ξύλου Φ.12x151 mm.........[κωδικός 1129822]
    15)Στόκος νερού πεύκο ...................................[κωδικός 1118761]

Προεργασία:
    -Κόψιμο τα ξύλα στις επιθυμητές διαστάσεις
    -Τρίψιμο και βάψιμο κάθε κομμάτι ξύλου.
    -Σημειώνουμε τις θέσεις που θέλουμε να έχουν τα κάγκελα πάνω στην τραβέρσα και στο καδρονάκι για καλύτερη ευθυγράμιση όταν θα βιδωθούν [κατά προτίμηση σε απόσταση 15 εκατοστά απόσταση μεταξύ τους.


Συναρμολογηση:

        Βήμα 1:
  • Βιδώνουμε τα κάγκελα στην τραβέρσα με νοβοπανόβιδες 5x100mm [κωδικός 1119346] αφού προηγουμένως έχουμε ανοίξει την κατάλληλη τρύπα με το τρυπάνι ξύλου. Η τρύπα μπορεί να γίνει με 4mm τρυπάνι ακίδος ξύλου [κωδικός 1129814].



        Βήμα 2:
  • Βιδώνουμε το καδρονάκι πάνω στα κάγκελα με νοβοπανόβιδες 5x100 mm [κωδικός 1119346], προσέχουμε να βρίσκονται στις θέσεις που έχουμε προσημειώσει ώστε να διατηρούμε την καθετότητα στα κάγκελα. Η τρύπα μπορεί να γίνει με 4mm τρυπάνι ακίδος ξύλου [κωδικός 1129814].



        Βήμα 3:
  • Βιδώνουμε την κουπαστή πάνω στο καδρονάκι με νοβοπανόβιδες 5x30 mm [κωδικος 1125554]. Η τρύπα μπορεί να γίνει με 4mm τρυπάνι ακίδος ξύλου [κωδικός 1129814].



        Βήμα 4:

  • Βιδώνουμε τις κολώνες με ούπατ 12x60mm [κωδικός 1129310] και μπουζονοστρίφωνα M10x80mm [κωδικός 1128905] στο δάπεδο. Με μπούσουλα Μ10x20 mm [κωδικός 1119571] στην κολώνα αφού προηγουμένως έχουμε ανοίξει την κατάλληλη τρύπα με το τρυπάνι ξύλου Φ.12x151 mm [κωδικός 1129822].



Εναλλακτικά, σε τσιμεντένιο πάτωμα μπορούμε να χρησιμοποιοήσουμε ντίζα Μ10 του μέτρου [κωδικός 1118841] με κόψημο στο μήκος που θέλουμε και μεταλλικό ούπα μπετού Μ10x58mm [κωδικός 1125056].

        Βήμα 5:

  • Βιδώνουμε το συναρμολογημένο κομμάτι με τα κάγκελα, την τραβέρσα και την κουπαστή στα κολωνάκια με διαγώνιο βίδωμα όπως φαίνεται στην εικόνα με νοβοπανόβιδες 5x60 mm [κωδικός 1119229] και στοκάρουμε τις τρύπες όταν βιδωθεί με στόκο νερου πεύκο [κωδικός 1118761]. Η τρύπα μπορεί να γίνει με 4mm τρυπάνι ακίδος ξύλου [κωδικός 1129814].

  • Προαιρετικά αντί για διαγώνιες βίδες ή και με τις τις διαγώνιες βίδες για περισσότερη στήριξη, μπορούμε να χρησιμοποιήσουμε μεταλλική γωνία σύνδεσης 50x50 mm [κωδικός 1122170] με νοβοπανόβιδες 5x30mm [κωδικος 1125554].
